Per verificare che le sollecitazioni sul drone durante il volo non siano eccessive e non causino problemi strutturali è opportuno effettuare una analisi agli elementi finiti. Solid Edge ha questa funzionalità nel modulo “Simulation”. Quando si inizia un nuovo studio agli elementi finiti, i passi da seguire sono, nell’ordine: definire i vincoli, definire i carichi, operare la meshatura e lanciare l’analisi.

Si è deciso di fare due diversi tipi di analisi che saranno esposti in seguito.

1.       ANALISI  SU UN BRACCIO

• VINCOLI IMPOSTI: i punti in cui esso sarà vincolato alle piastre (fori per viteria) sono vincolati a terra tramite vincolo “ground”.

• CARICHI: si impone all’estremità una forza in verticale pari a 4N applicata al centro del supporto per il motore in modo da schematizzare il tiro dell’assieme elica-motore.

• MESH: modello di mesh tetraedrico, numero totale di elementi 16450, numero totale di nodi 29542, dimensione soggettiva della mesh (1-10) =4.

RISULTATO ANALISI:

• Coefficiente di sicurezza per limite decisionale: 2

• Deformata  massima  Valore 0mm , X 78.8mm, Y 0mm, Z 0mm

• Deformata minima     Valore 0.659mm, X -91mm, Y 0mm, Z 25mm

• Stress (Von Mises) massimo  Valore 0.00115 MPa, X 85mm, Y 40mm, Z 8mm

• Stress (Von Mises) minimo Valore 2.23MPa , X46mm, Y 1.368mm, Z 9.1 25mm

Esito: Positivo. Le parti con problematiche strutturali maggiori sono comunque altamente al di sotto dei valori critici del materiale.

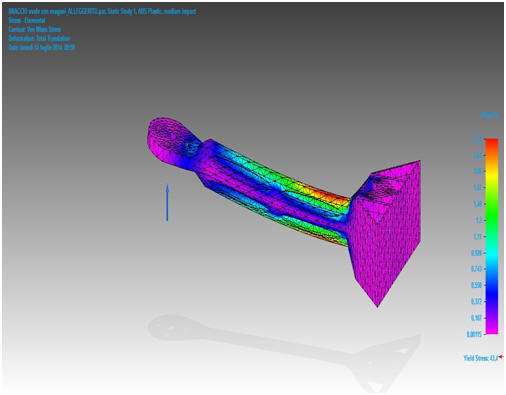

Figura 6-1

2.    ANALISI  SULL’ASSIEME PER IL DECOLLO

• VINCOLI IMPOSTI: non compenetrazione tra le varie componenti e ancoraggio del baricentro della piastra inferiore a terra.

• CARICHI: è imposto un tiro di 4N applicato per ogni braccio nello stesso modo rispetto al caso sopra analizzato.

• MESH: Modello di mesh tetraedrico, numero di corpi meshati 6, numero totale di elementi 120.270, numero totale di nodi 223.924, dimensione soggettiva della mesh (1-10) =2.

RISULTATO ANALISI:

• Coefficiente di sicurezza per limite decisionale: 2

• Deformata  massima  Valore 0mm , X 0.5mm, Y -0.5mm, Z -1.0mm

• Deformata minima     Valore 1.91mm, X 172.999mm, Y -167.877mm, Z 15.5mm

• Stress (Von Mises) massimo  Valore 6,02e-005MPa, X -29,819 mm, Y 21,437 mm, Z 46mm

• Stress (Von Mises) minimo Valore 14,5 MPa , X-0,5mm, Y -0,5mm, Z -1,0mm

Esito: Positivo. Le parti con problematiche strutturali maggiori sono comunque altamente al di sotto dei valori critici del materiale.

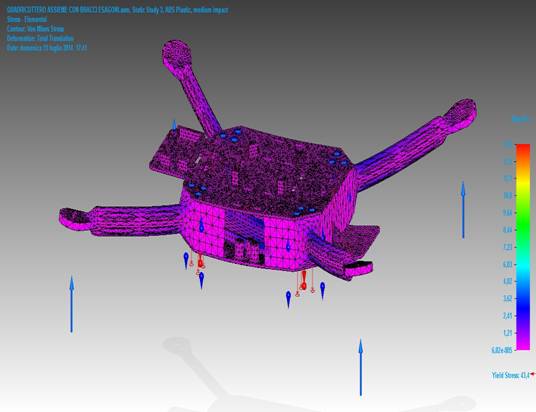

Figura 6-2
