POLITECNICO DI MILANO - SEDE DI PIACENZA

A.A. 2013-2014

LABORATORIO PROGETTUALE di DISEGNO ASSISTITO DAL CALCOLATORE LPCAD

 DOCENTE: Ing. Paolo Magni

PROGETTO D’ANNO

Realizzazione di un tutorial per mostrare le funzionalità della macchina Personal Fabricator prodotta da FABtotum

 Bassi  Monica    772947

Lodigiani Federico    775376

Per realizzare l'assemblaggio del pezzo è necessario innanzitutto porsi in un ambiente di Assembly nel software CAD Solid Edge ST6 e realizzare l’assieme delle parti imponendo di volta in volta i vincoli opportuni che esplichino le relazioni tra le varie componenti.

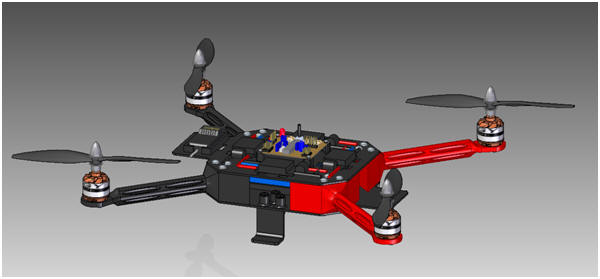

L’assieme finito è esposto a seguito in Figura 5-1

Figura 5-1

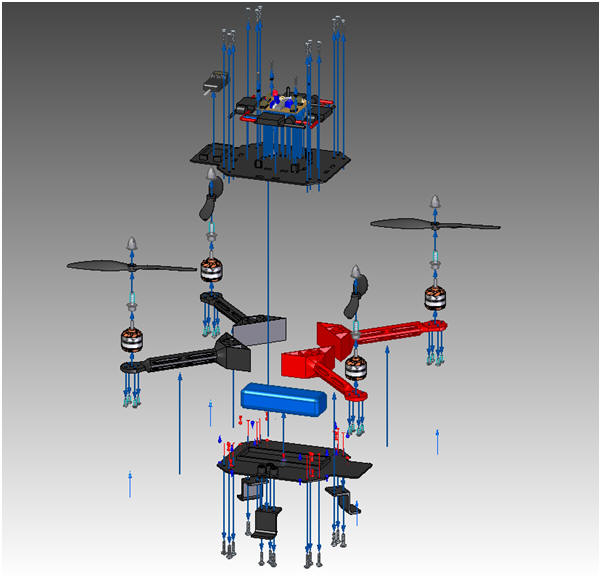

Il passo successivo è quello di realizzare la vista esplosa, ossia una vista che permetta di capire quali siano le azioni da realizzare fisicamente per ottenere l’assemblaggio e la sequenza in cui operarle. L’operazione è eseguita all’interno dell’ambiente di visualizzazione “ERA”, o con il comando automatico “Autoexplode” del software, oppure manualmente tramite il comando “Explode”. Si è scelto di operare l'esplosione manualmente.

Il risultato è raffigurato a seguito in Figura 5-2.

Figura 5-2

Infine si utilizzerà la funzionalità “Animation Editor” dell’ambiente “ERA” per effettuare la realizzazione del filmato di assemblaggio. Esso permette di animare il moto delle componenti per passare dalla vista di assieme alla vista esplosa e viceversa.  Attivando il comando che permette di verificare e imporre un moto ai gdl residui è possibile creare una animazione dei gradi di libertà residui lasciati all'assieme. In particolare in questo caso gli unici gradi di libertà rimasti sono quelli relativi alla rotazione del blocco eliche e motori.

Il filmato realizzato è stato caricato su Youtube e il suo link è riportato a seguito. Per vedere il video "assieme esploso quadricottero"  fare click sul seguente link. E' consigliato di selezionare l'opzione di visualizzazione in HD.

www.youtube.com/watch?v=uMBqT19XijY&feature=youtu.be
