VERIFICHE TECNICHE
|
|
|

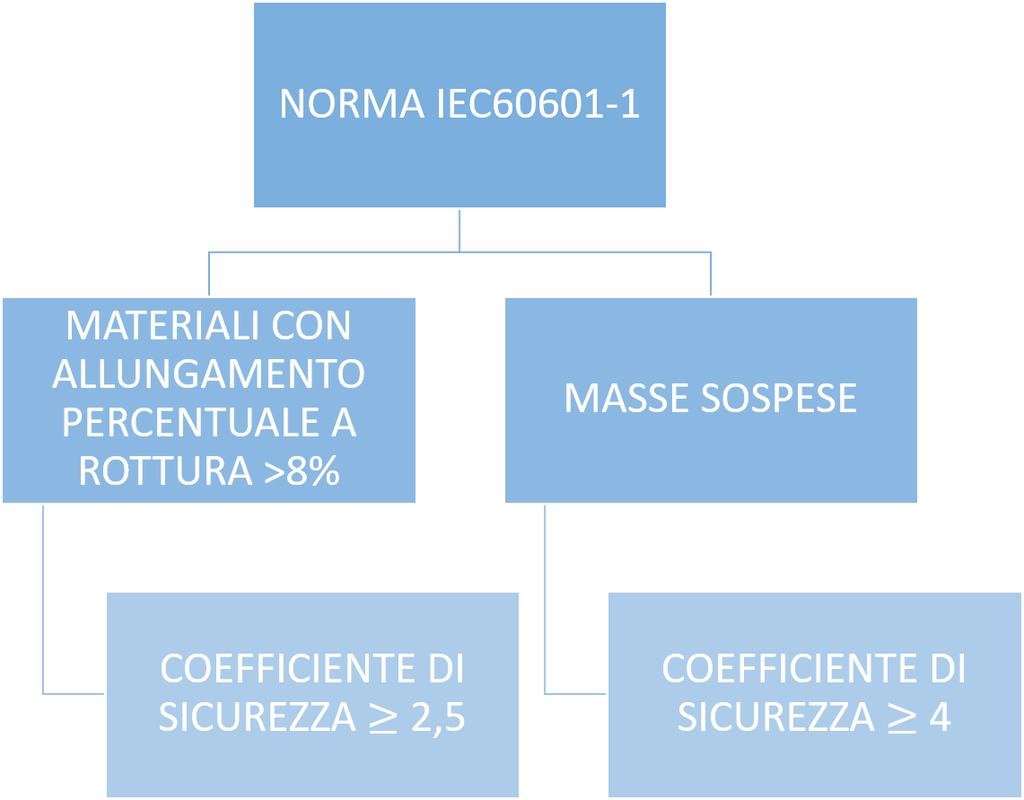

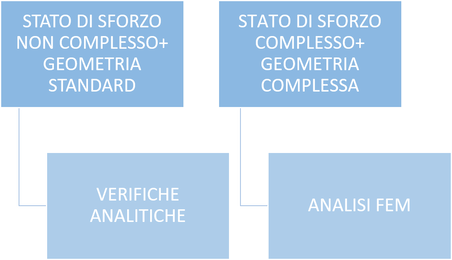

VERIFICHE
ANALITICHE

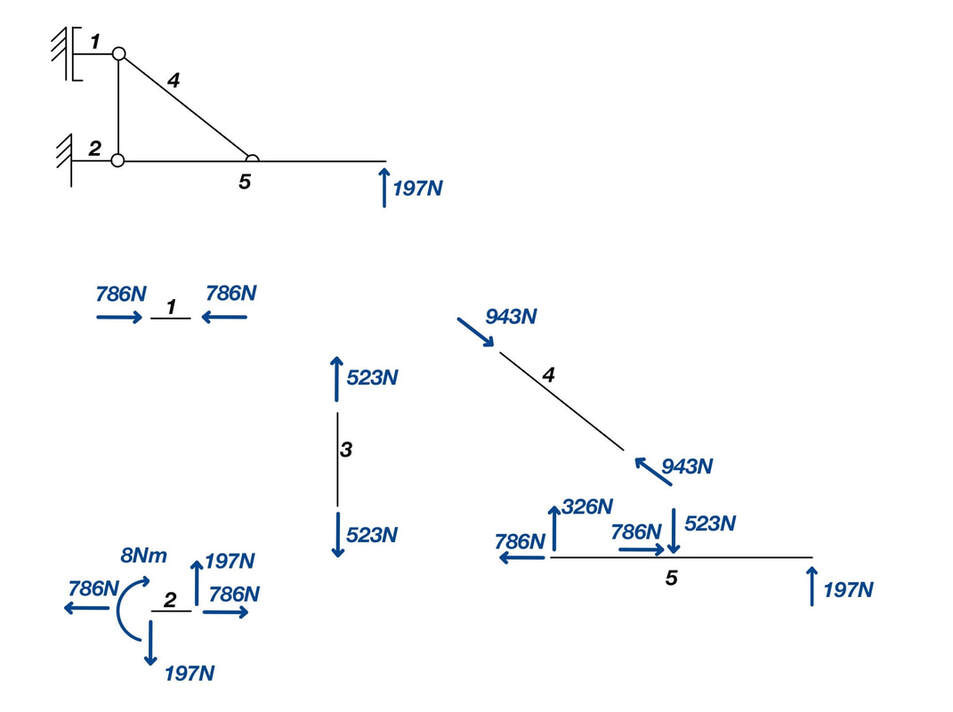

SCHEMATIZZAZIONE

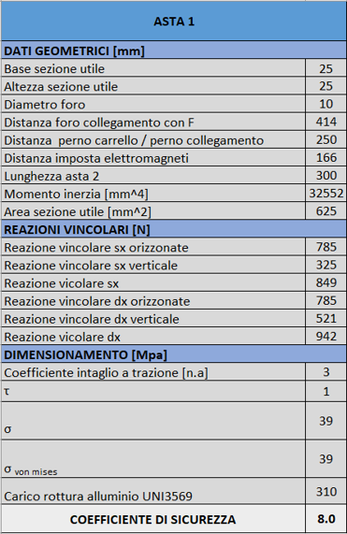

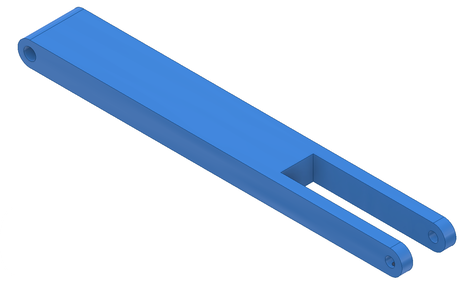

ASTA 1
|
|

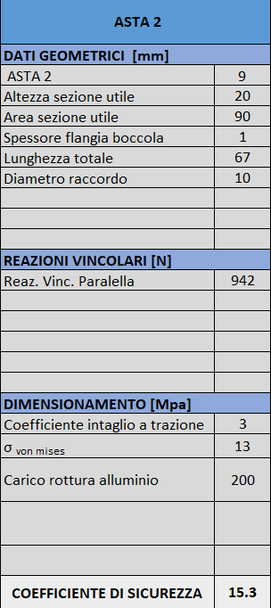

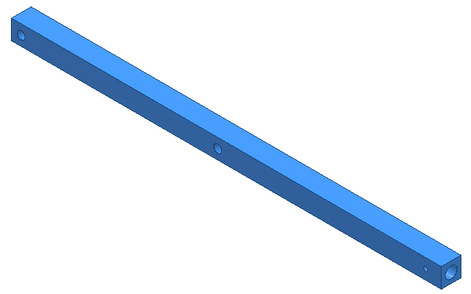

ASTA 2
|
|

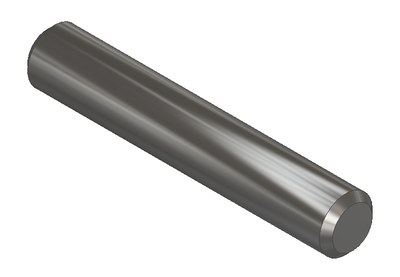

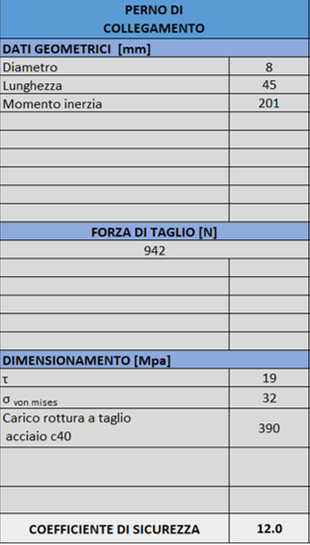

PERNO DI COLLEGAMENTO
|
|

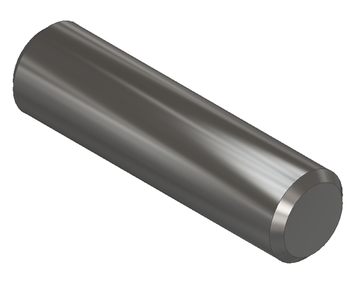

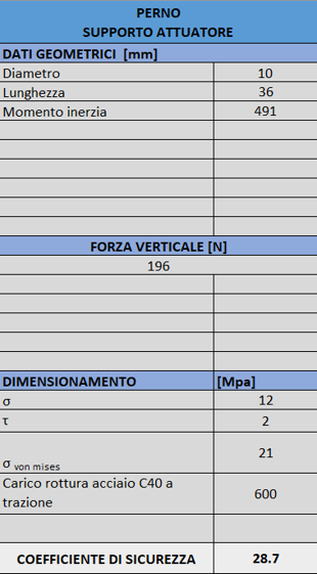

PERNO SUPPORTO ATTUATORE
|
|

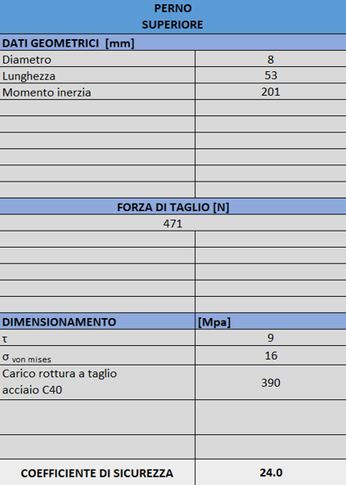

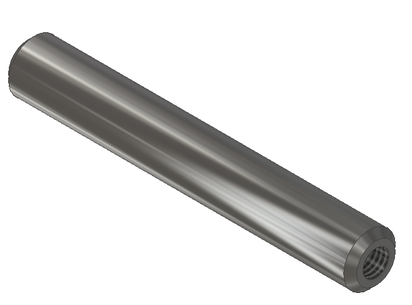

PERNO SUPERIORE
|
|

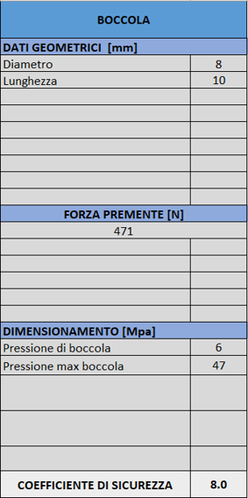

BOCCOLA
|
|
ANALISI FEM

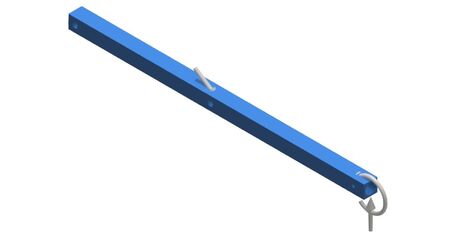

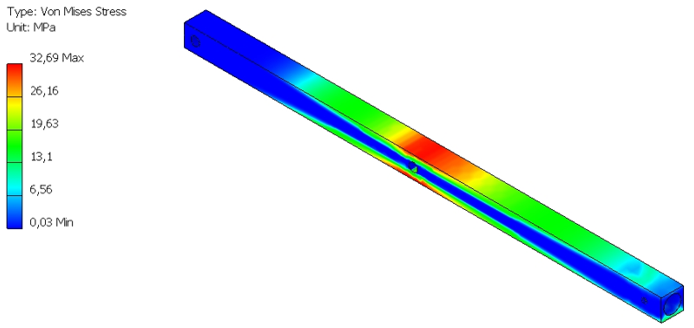

ASTA 1
COEFF. DI
SICUREZZA: 9.4
|
-CONDIZIONI DI
CARICO: 945N con inclinazione 33.8 deg, 200N
verticale, momento di trasporto 22.6 Nm. - VINCOLI:
il foro dove è inserito il perno è vincolato a
terra.
|

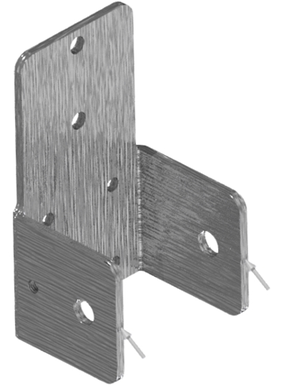

LAMIERA CARRELLO SUPERIORE
COEFF. DI
SICUREZZA: 7.7
|
-CONDIZIONI DI
CARICO: 472N per parte con inclinazione 33.8 deg.
-VINCOLI: porzione della faccia posteriore avvitata
al pattino vincolata a terra.
|

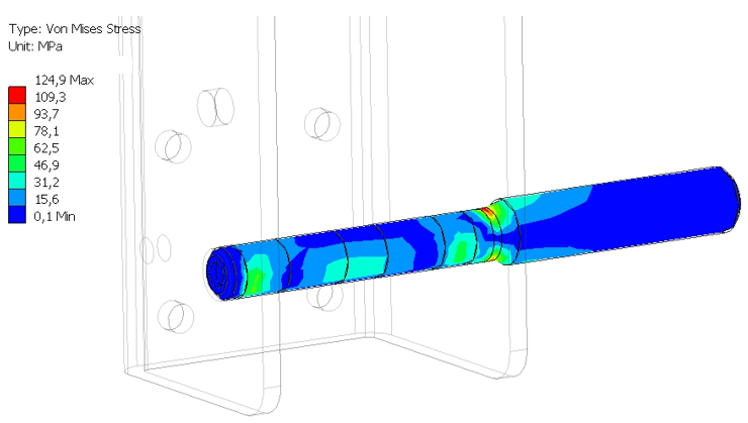

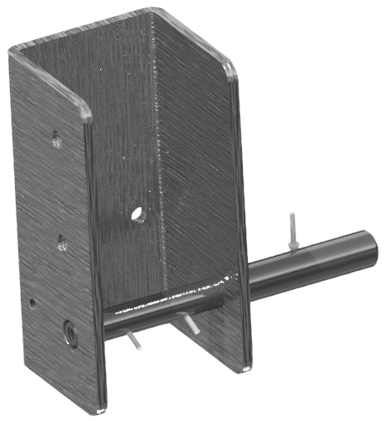

PERNO INFERIORE
COEFF. DI
SICUREZZA: 4.8
|
-CONDIZIONI DI
CARICO: 472N per parte con inclinazione 33.8 deg ,
200N verticale. -VINCOLI: porzione della faccia
posteriore avvitata al pattino vincolata a terra.
|

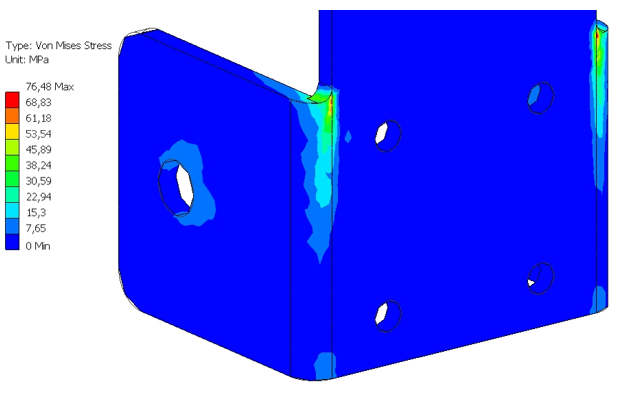

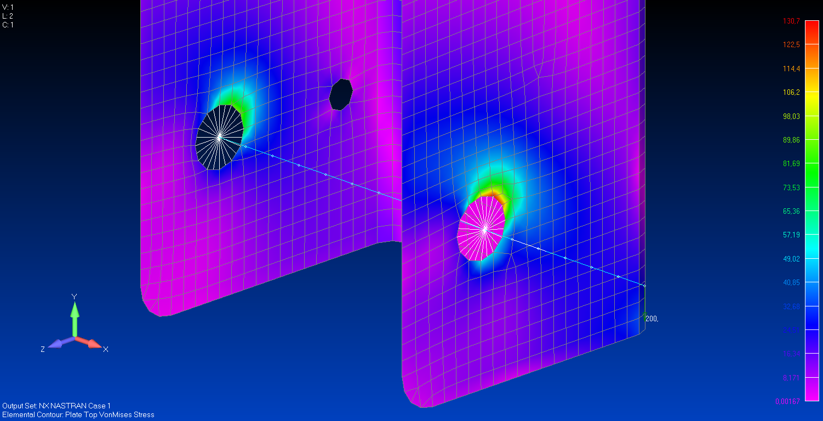

LAMIERA CARRELLO INFERIORE
COEFF. DI
SICUREZZA: 4.5
|
-CONDIZIONI DI
CARICO: 472N per parte con inclinazione 33.8 deg,
200N verticale. -VINCOLI: porzione della faccia
posteriore avvitata al pattino vincolata a terra.
|

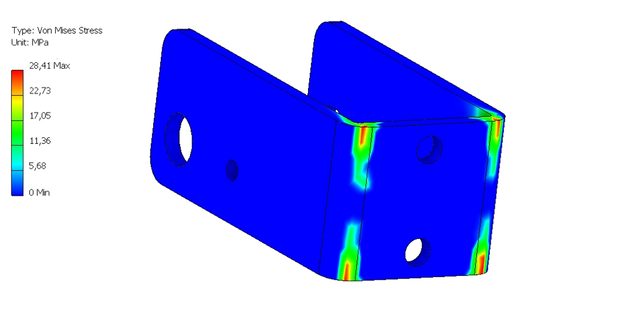

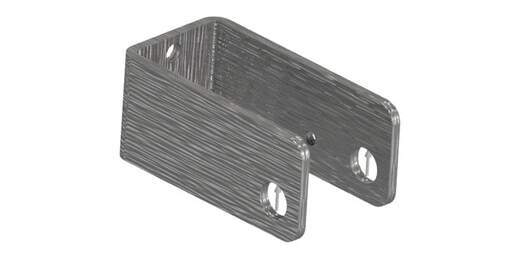

LAMIERA SUPPORTO ATTUATORE
COEFF. DI
SICUREZZA: 19
|
-CONDIZIONI DI
CARICO: 100N per parte verticale.
-VINCOLI: porzione della faccia posteriore avvitata
al pattino vincolata a terra.
|

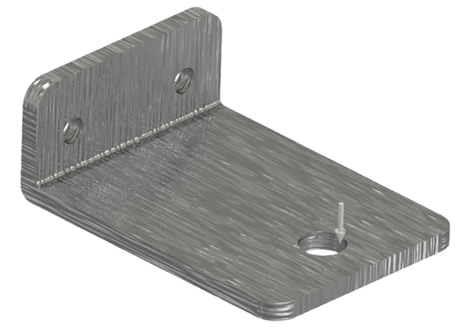

LAMIERA SUPPORTO NEODIMIO
COEFF. DI
SICUREZZA: 6.4
|
-CONDIZIONI DI
CARICO: 170N verticale. -VINCOLI: porzione della
faccia posteriore avvitata alla piastra vincolata a
terra.
|

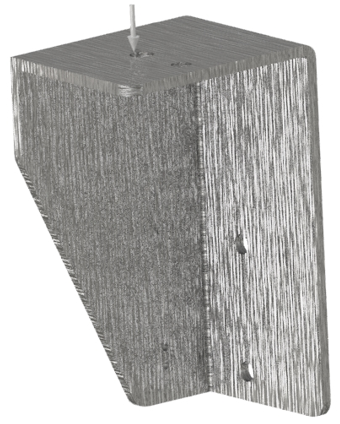

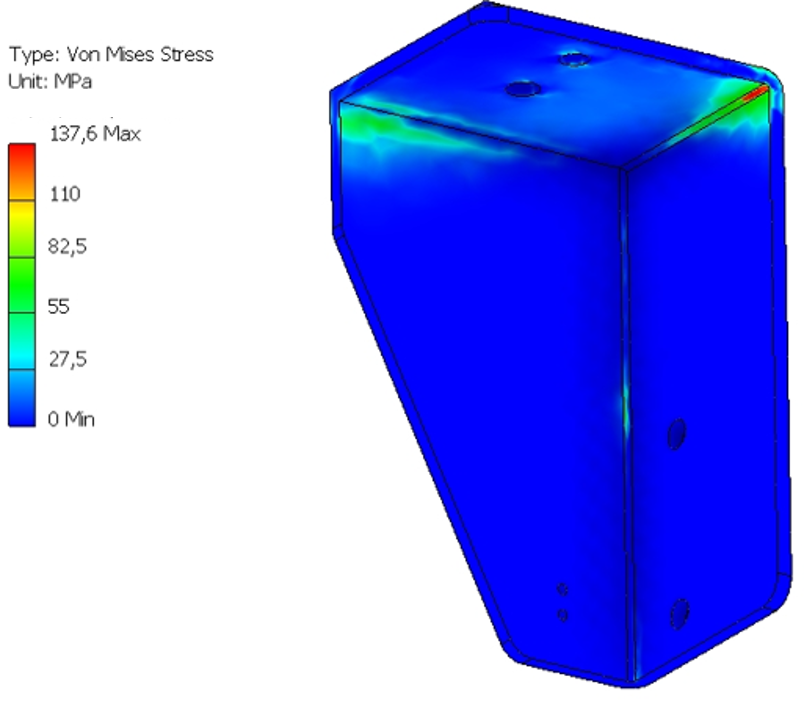

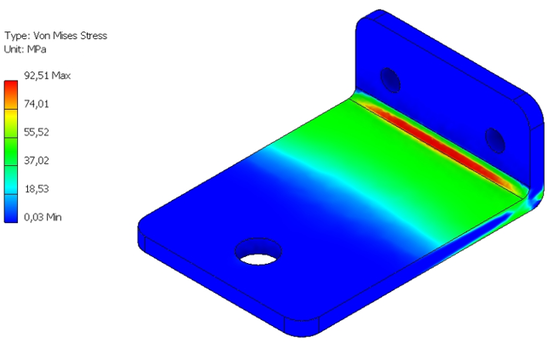

LAMIERA SUPPORTO ELETTROMAGNETE
COEFF. DI
SICUREZZA: 4
|
-CONDIZIONI DI
CARICO: 520N verticale. -VINCOLI: porzione della
faccia posteriore avvitata alla lamiera inferiore
vincolata a terra.
|
