SISTEMA DI FEEDBACK DEL CARICO
ESTENSIMETRI LINEARI
|

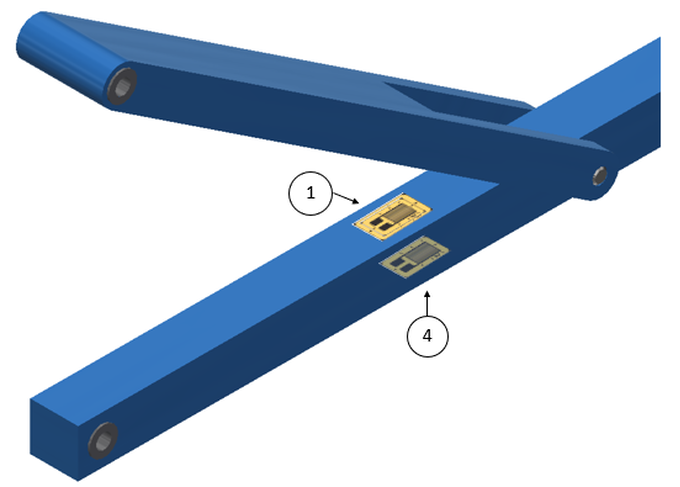

Come sistema di feedback del carico abbiamo scelto di utilizzare due estensimetri lineari incollati sull’asta principale
rispettivamente uno sul lato superiore e uno su quello inferiore. |

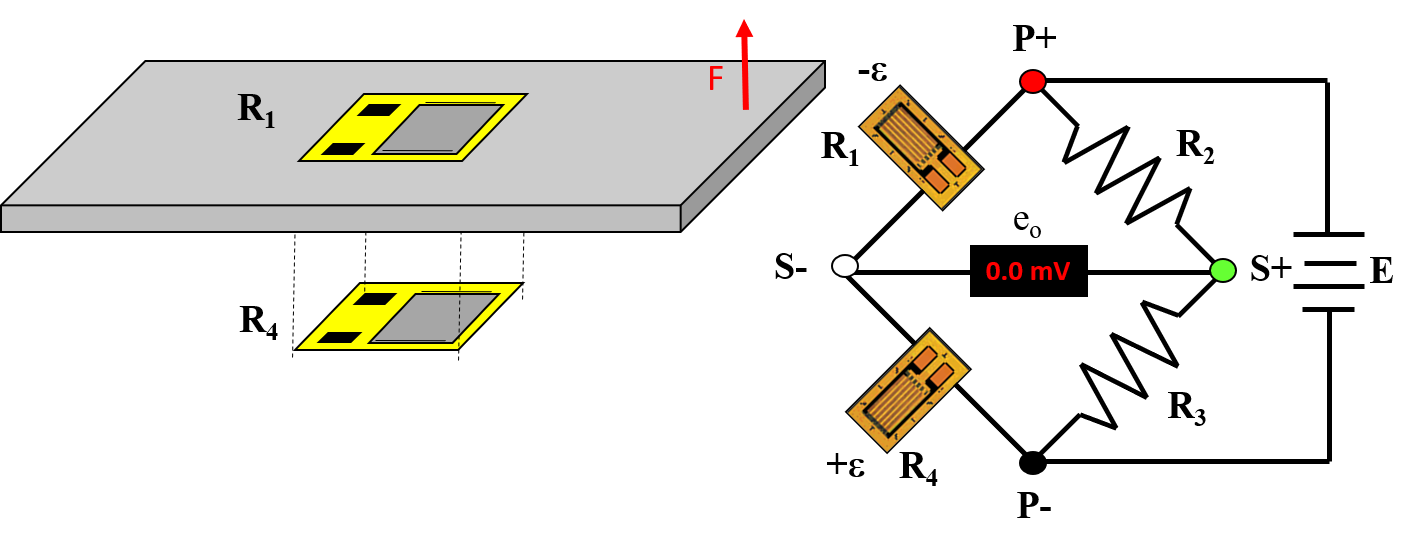

CONFIGURAZIONE A MEZZO PONTE
|
La configurazione a mezzo ponte di Wheatstone con gli estensimetri posizionati su lati contigui consente di eliminare gli effetti termici, di trazione ed avere così una misura più accurata della forza.
|

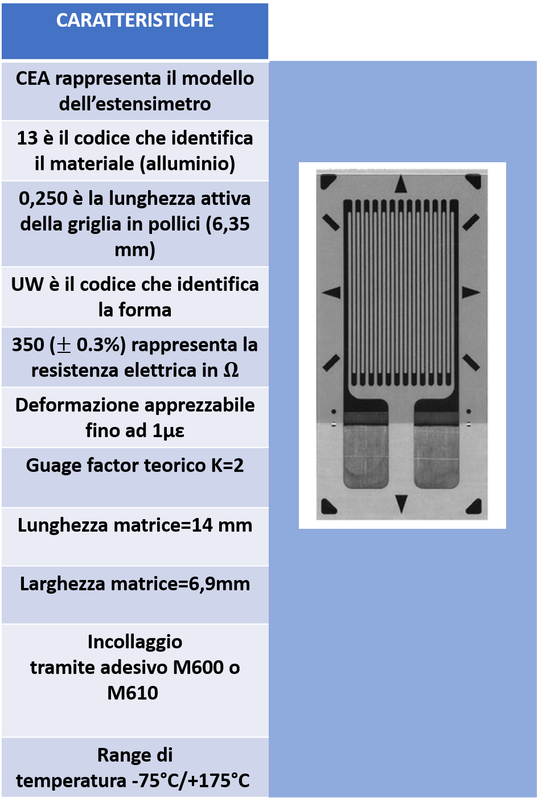

ESTENSIMETRO CEA 13-250-UW-350
|
ZONA DI APPLICAZIONE
Abbiamo individuato una zona di applicazione ottimale alla sinistra del perno di giunzione delle due aste; valutando lo stato di deformazione, abbiamo scelto di applicare gli estensimetri nella zona verde, in modo tale da:
- Evitare che in posizione di parcheggio cavi ed estensimetri vengano danneggiati dall' effetto forbice delle due aste.
- Avere una deformazione apprezzabile e un gradiente degli sforzi non troppo elevato.

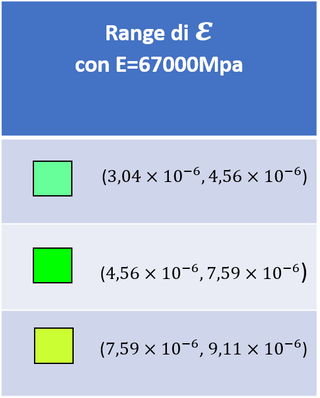

Stato di deformazione con carico 5N
|
|
