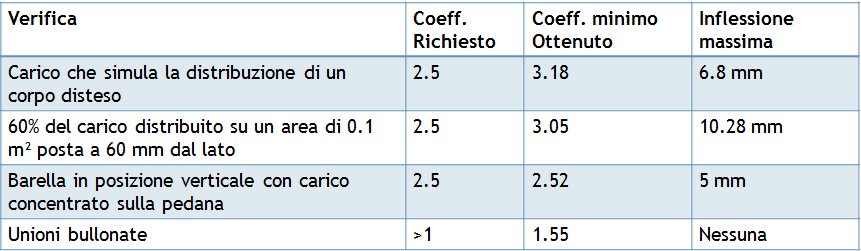

La normativa vigente (IEC 60601-1) richiede siano condotte sulla barella sia le verifiche statiche che quelle dinamiche. Quest'ultime, tuttavia, vengono condotte durante la fase di test finale su prototipo. Le verifiche statiche richieste e da noi effettuate sono:
Per quanto riguarda le verifiche condotte sulla barella orizzontale abbiamo ottenuto un coefficiente di sicurezza minore con il carico posto a 60 mm dal lato rispetto a quello distribuito, per via dell'asimmetria e dell'elevata concentrazione degli sforzi.
|
|
|

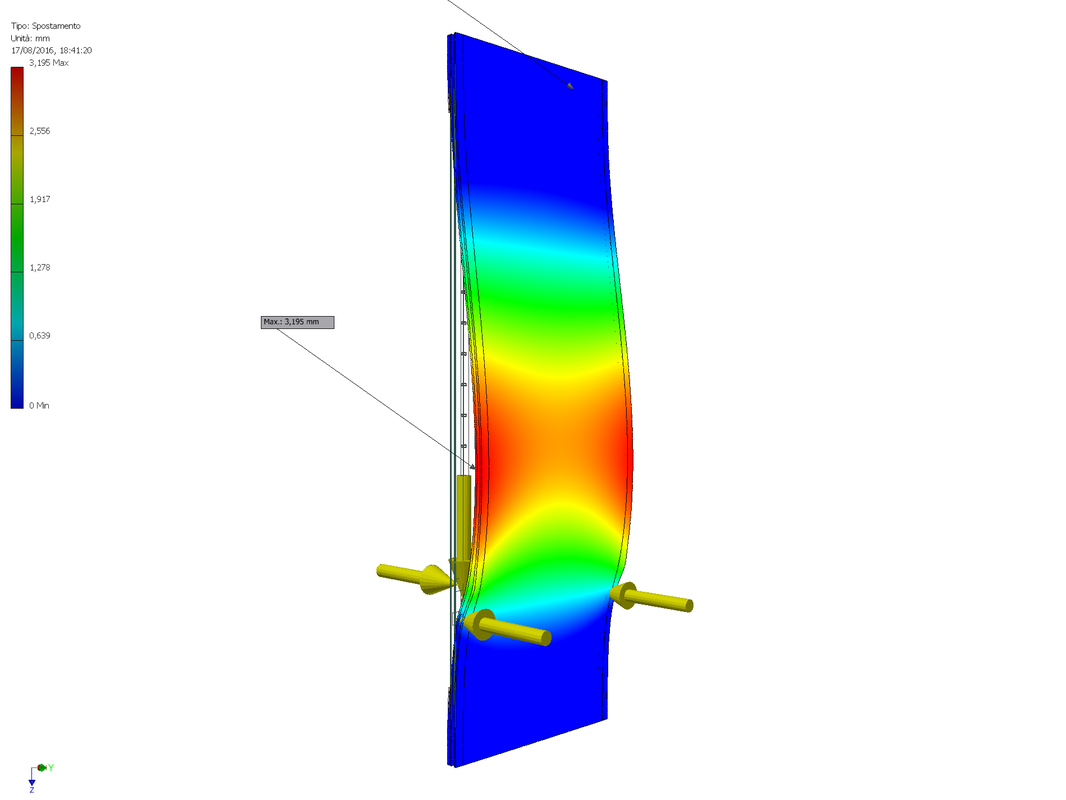

Il test con la barella verticale è risultato quello più critico in quanto gli sforzi che si vanno a formare sono discretamente concentrati. |
|
|

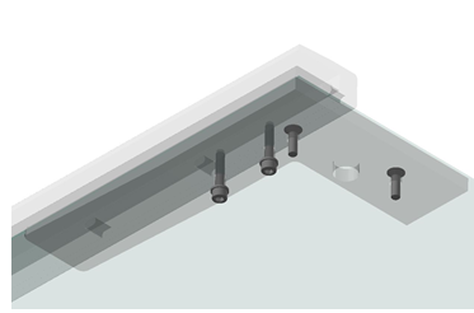

La verifica delle giunzioni bullonate si è resa necessaria a causa degli elevati carichi da gestire e dei molteplici materiali che si vanno a interfacciare. Le reazioni sono state calcolate attraverso un’analisi fem e poi sono state verificate analiticamente. Nel dimensionamento dei giunti si è cercato di facilitare l'assemblaggio utilizzando viti di uguale diametro ove possibile. |
