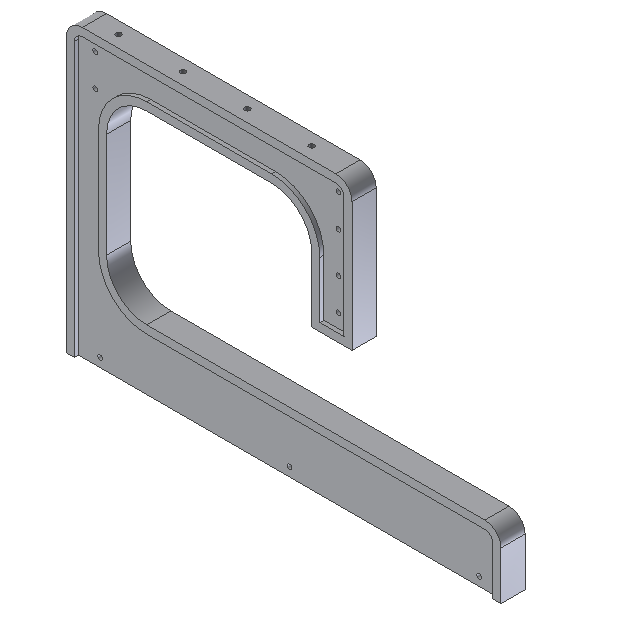

Piastra laterale "a C": E' il risultato di un compromesso tra accessibilita' laterale e resistenza ai carichi imposti.
E' stata fatta un'analisi di ottimo per individuare lo spessore minimo della piastra e la profondita' massima degl'incavi pur mantenendo un comportamento meccanico soddisfacente.
E' ricavata per mezzo di pressofusione. La forma viene poi ripresa di fresatura sulle facce degli scavi laterali per poter avere accoppiamenti migliori con le barre e le vasche.
Vengono infine praticati i fori di collegamento con le altre parti

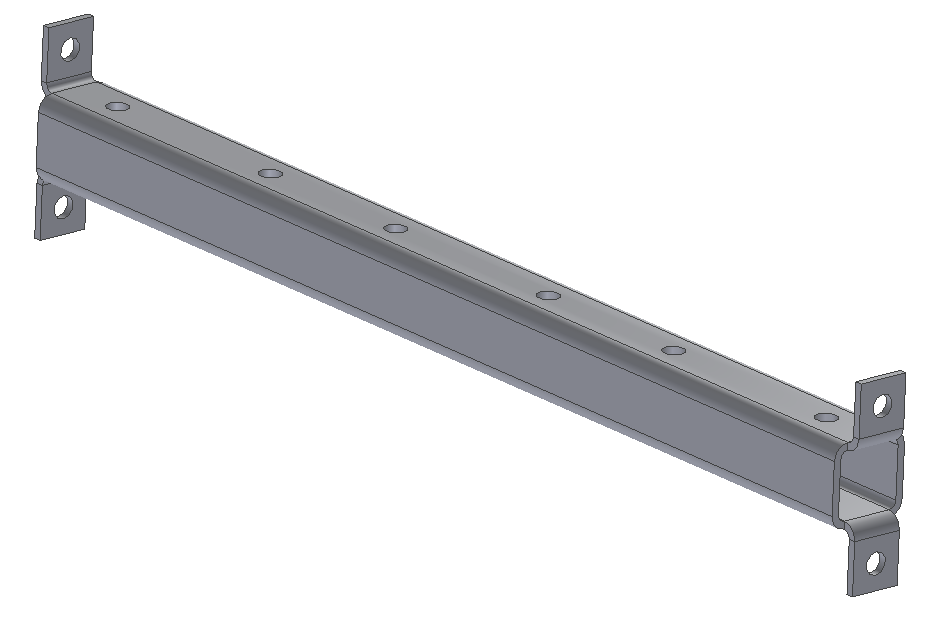

Barre: le barre risultano a sezione quadrata di lato esterno da 22mm, lunghe 300mm(spessore delle flange compreso) e flange di 20mm. Il tutto e' ottenuto a partire da una lamiera di alluminio di spessore di 2mm che viene prima punzonata per ricavare i fori sede dei collegamenti tra barra e altri componenti, successivamente viene tranciato lo sviluppo piano del pezzo e infine piegato e saldati i lati liberi. Le barre sono state cosi' progettate in modo da essere leggere, modulari (possono essere montate da entrambe i lati e le facce opposte della barra sono uguali) economiche e di facile fattura (produzione altamente automatizzabile)

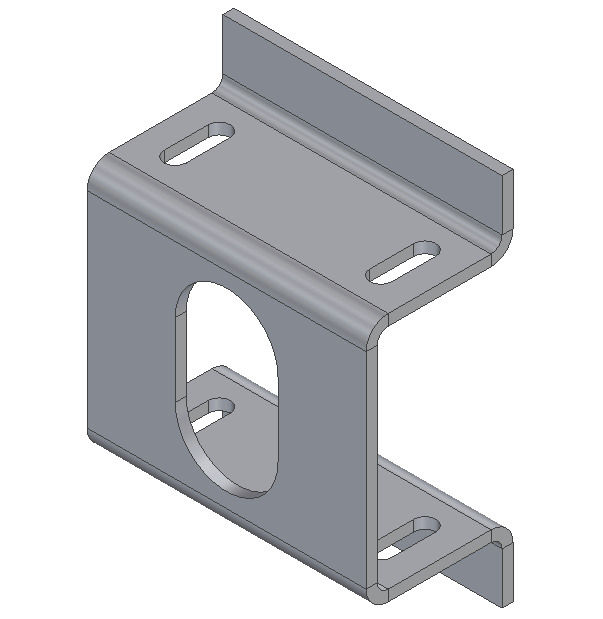

Piastre frontali: sono montate sia sulle barre come sostegno per la struttura e attacco per le lance vapore e modulo acqua calda, sia saldate alla vasche come supporto per la pompa e la caldaia. Inoltre presentano un'asola per collegarle alle barre per avere un gioco di 12mm in fase di regolazione in modo da potersi adattare alla maggior parte dei modelli di lance vapore disponibili sul mercato.

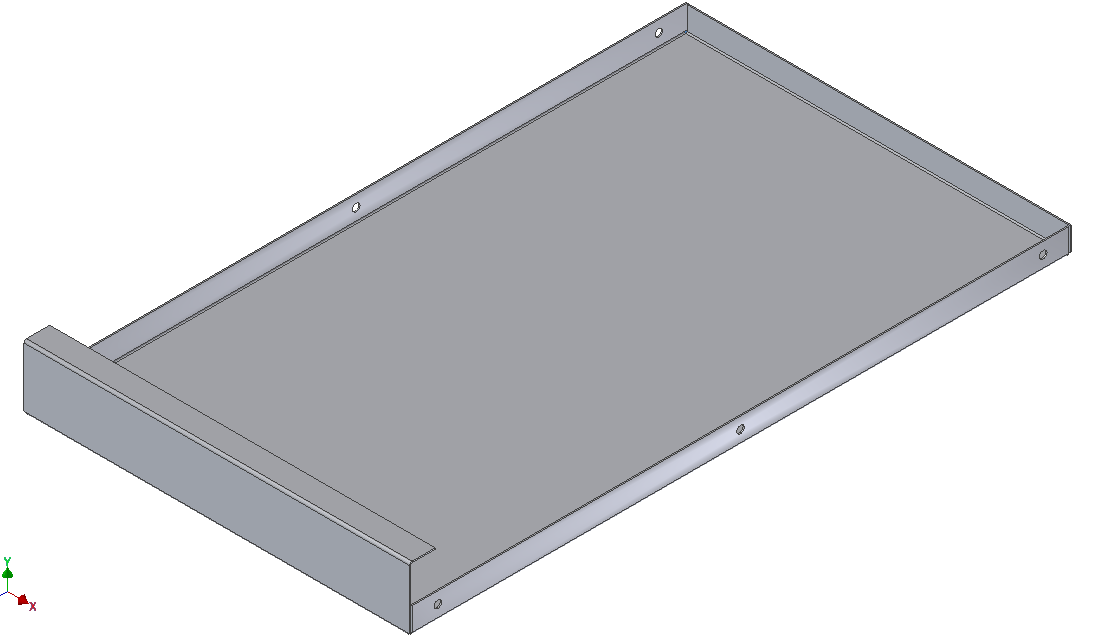

Vasca: larga quanto le barre e profonda quanto tutto il telaio ha la funzione di basamento, di contenimento ed eventuale raccolta di fluidi in caso di guasti.
E' di alluminio ricavata per tranciatura e piegatura da una lamiera di 2mm.
